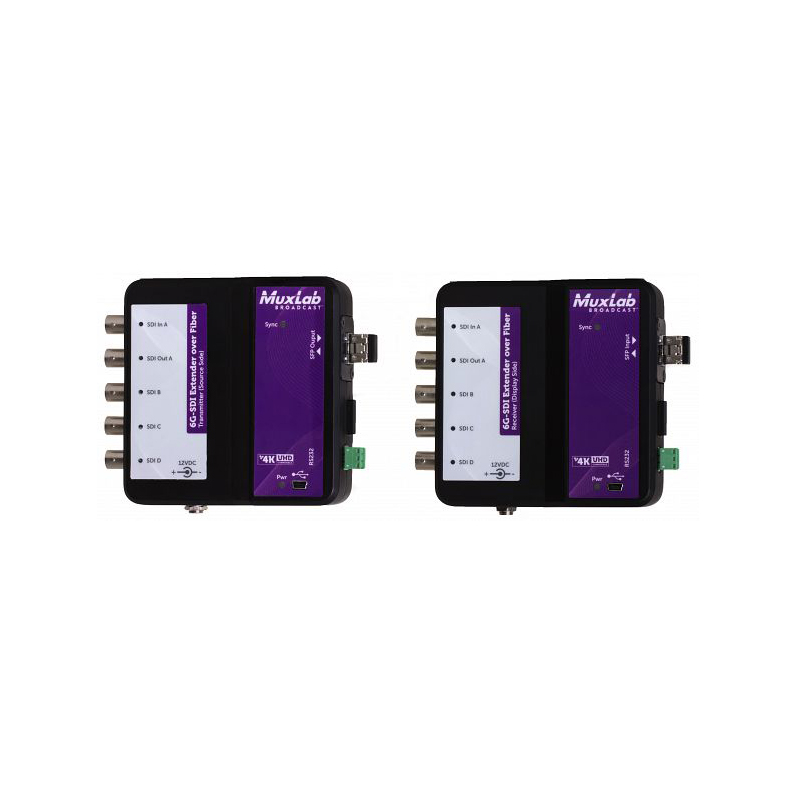

6G-SDI Extender Over Fiber Optic with Return Channel
Удлинитель сигнала 6G-SDI по оптоволоконному кабелю с обратным каналом является уникальным решением MuxLab для передачи сигнала с SDI-камер или других источников SDI, с поддержкой разрешения до 4K. При использовании многомодового оптоволокна OM4 (модель 500734) передача возможна на расстояние до 400 м, при использовании одномодового оптоволокна (модель 500734-SM10) - до 10 км, одномодового оптоволокна (500734-SM40) – до 40 км, одномодового оптоволокна (500734-SM80) – до 80 км.
Устройство поддерживает многоканальную передачу и одновременную передачу 9 Гбит/с по оптоволокну, позволяя использовать разнообразные комбинации источников, в том числе 6G-SDI, 3G-SDI и HD-SDI. Устройство поддерживает одновременную передачу разных сигналов, например, один 6G-SDI + один 3G-SDI сигнал или два 3G-SDI + два HD-SDI сигнала и многие другие комбинации.

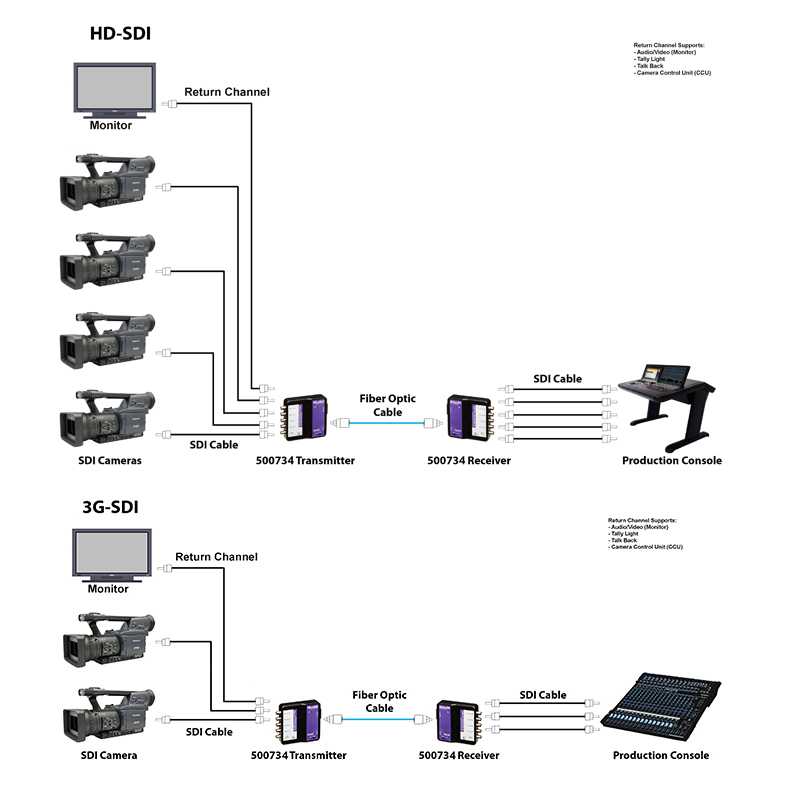

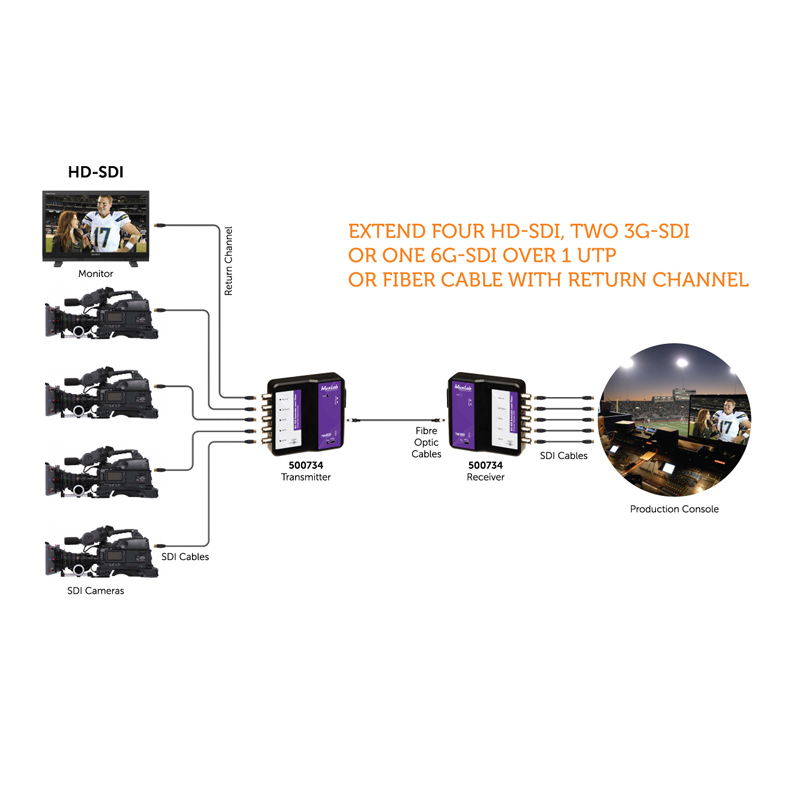

Устройство оснащено одним входным и одним выходным SDI-портом, а также тремя портами SDI, которые могут быть индивидуально сконфигурированы как вход или выход. Гибкость решения позволяет использовать до четырех источников сигнала и один обратный канал или один источник и четыре обратных канала, или другие комбинации. Обратный канал SDI может использоваться для AV-мониторинга и двухсторонней связи, в то время как интерфейс RS232- pass-through поддерживает блок управления камерой (CCU) и управления конечными устройствами.
Сфера применения:
- Телевещание
- Передвижные телевизионные студии
- Постпродакшн
- Концерты, шоу
- Медицинские учреждения и др.
- Тип сигнала: 6G-SDI, 3G-SDI, HD-SDI
- Последовательный интерфейс: RS232
- Корпус: алюминиевый
- Размеры: 10.9 x 10.9 x 2.54 см, цвет черный
- Интерфейсы (RX): 5x BNC, SDI (1 вход, 1 выход, 3 вход / выход), SFP+, RS232, Mini USB для обновления ПО и LED индикаторов, интерфейс питания с фиксацией: a +12VDC - +48VDC
- Интерфейсы (TX): 5x BNC, SDI (1 вход, 1 выход, 3 вход / выход), SFP+, RS232, Mini USB для обновления ПО и LED индикаторов, интерфейс питания с фиксацией: a +12VDC - +48VDC
- Сертификация: FCC, CE, RoHS
- Питание: внешних блока питания, 2x 12V DC
Расстояние передачи:
- Многомод: OM3 - 300 м, OM4 - 400 м
- Одномод: 10, 40, 80 км в зависимости от модели
- Примечание: при использовании модели 500734-SM40 необходим аттенюатор 5dB для передачи сигнала на расстояние менее 10 км. При использовании модели 500734-SM80 необходим аттенюатор 10dB для передачи сигнала на расстояние менее 35 км.
- Передача сигнала на расстояние от 400 м. до 80 км. по многомодовому или одномодовому оптоволокну с разрешением до 4K/30 Гц
- Поддерживает многоканальную передачу и одновременную передачу до 9 Гбит/с
- Различные комбинации сигналов: один сигнал 6G-SDI + один 3G-SDI или два сигнала 3G-SDI + два сигнала HD-SDI
- Один входной порт и один выходной порт SDI, а также три настраиваемых порта SDI входа или выхода
- Передача сигнала RS232 для дистанционного управления и в качестве обратного канала для светового сигнала и блока управления камерой (CCU)
- Поддерживаемые режимы: SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M
- Поддерживает все конфигурации каналов 6G (1, 2 или 4 BNC)
- Автоматическое распознавание и конфигурация SDI соединения
- Поддерживает стандартный модуль SFP + для интерфейса оптического волокна
- Интерфейс USB для диагностики и обновления прошивки
- Алюминиевый корпус для долговременного использования
