HDMI Over IP Extender Kit with PoE

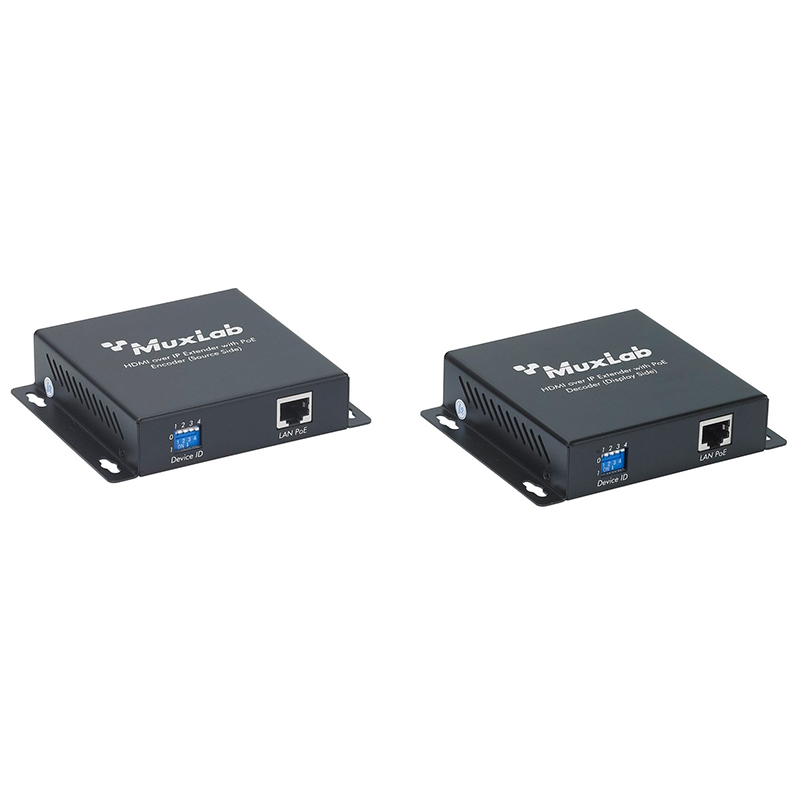

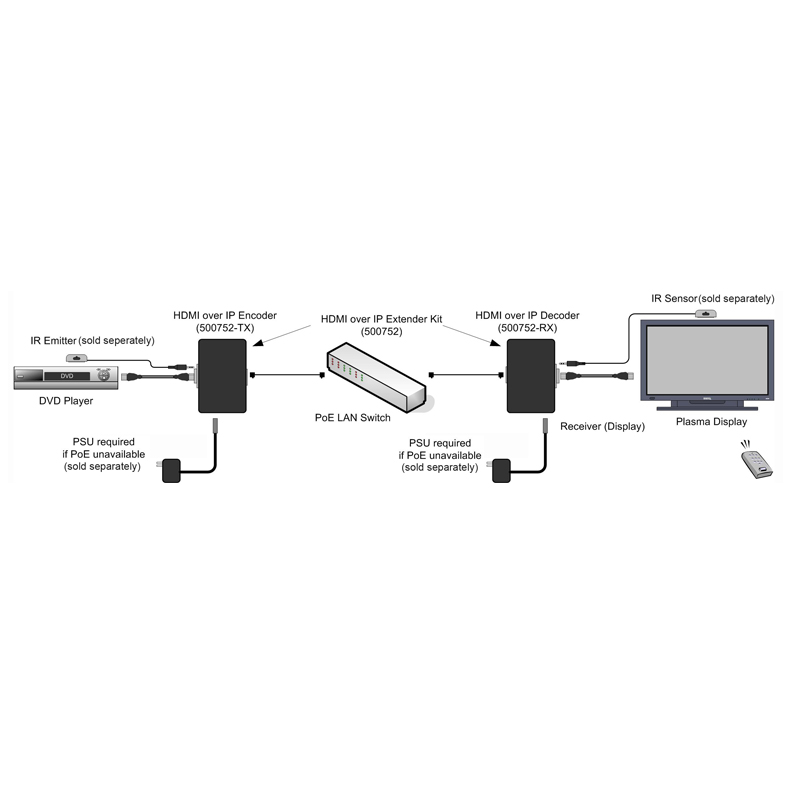

HDMI over IP Extender (500752) обеспечивает подключение источника HDMI через Ethernet LAN, позволяя настраивать и изменять AV коммутацию без необходимости установки соответствующей кабельной системы. Комплект состоит из энкодера HDMI over IP Encoder (500752-TX) и декодера HDMI over IP Decoder(500752-RX). Энкодер конвертирует цифровой поток HDMI в IP для передачи через Ethernet LAN. Декодер конвертирует пакеты IP в оригинальный цифровой поток HDMI для отображения на HDMIдисплее.
Плюсы:
Использование существующей кабельной системы LAN Снижает необходимость наличия соответствующих матричных переключателей AV
Доступность по всей существующей сети LAN
|
Технические характеристики: |
|
|
Формат |
HDMI 1.3a, Ethernet, IGMP |
|
Устройства |
DVD, плазменные панели, проекторы, мониторы, TV, ПК, ноутбуки, серверы с поддержкой HDMI. |
|
Пропускнаяспособность |
225 MHz |
|
Метод сжатия |
MJPEG |
|
Скорость |
60 Mbps |
|
Задержка |
(1) фрейм. При 30fps существует задержка в 33msec |
|
Требования к сети |
Point to Point: 100BaseT Multipoint: 1000BaseT |
|
IR |
38 KHz |
|
Конфигурации |
Point-to-Point, Point-to-Multipoint, Multipoint-to-Multipoint*. *для конфигурации multipoint-to-multipoint gigabit Ethernet переключатель должен поддерживать протокол IGMP. |
|
Интерфейсы |
(1) HDMI Примечание:кабелиHDMI невходятв комплект (1) RJ45S для Cat 5e/6 с 10/100BaseT (1) 3.5mm для IR передатчика/сенсора. (4) DIP переключателя для настройки device ID |
|
DIPпереключатель |
4-position DIP длянастройки Device ID |
|
Максимальноерасстояние |
Cat5e/6: 100 м до 1080P* *для 1080p треубется Gigabit Ethernet Примечание1:Приразмещениев помехонасыщенной среде необходимо использовать кабель STP.Кросс-соединениеуменьшаетдальностьдействия,в зависимости от используемой витой пары. |
|
Конфигурациявыводов |
RJ45 Link |
|
RJ45 |
Pin 1 (R) Pin 2 (T) |
|
(Чувствителенк обратной |
Pin 3 (R) Pin 6 (T) |
|
полярности, EIA/TIA 568A |
Pin 4 (R) Pin 5 (T) |
|
или B стандарты) |
Pin 7 (R) Pin 8 (T) |
|
Кабель |
(1) Cat 5e/6 или выше, витая пара |
|
Источникпитания |
(2) 110-240V/5VDC бюлок питания со съемной вилкой |
|
Потреблениепитания |
Передатчик: 2.9 Watt Приемник: 1.8 Watt |
|
Температура |
Рабочая: от 0° до 40°C Хранения: от -20° до 85°CВлажность: до 95% без конденсата |
|
Корпус |
Металлический |
|
Размеры |
94 x 93.5 x 24.6 мм |
|
Вес (вупаковке) |
500752: 1.08 кг 500752-TX: 0.54 кг 500752-RX: 0.54 кг |
|
Сертификация |
FCC, CE, RoHS Огнестойкость: 94V0 |
|
Гарантия |
2 года |
|
Наименование |
500752 HDMI Over IP Extender Kit with PoE (Includes Tx and Rx) 500752-TX HDMI Over IP Encoder with PoE 500752-RX HDMI Over IP Decoder with PoE |
-Вещание со встреч и с мест событий
-Обучение и образовательные системы
-Системы Digital Signage
-Видеоконференции, видеонаблюдения
Ключевые особенности:
-Передача сигнала 1080p HDMI через LAN
-Поддержка до 16 передатчиков и 200
приемников, подключение "точка-точка" вещание, и мультивещание.
-Поддержка питания PoE
-Поддержка IR, HDCP
