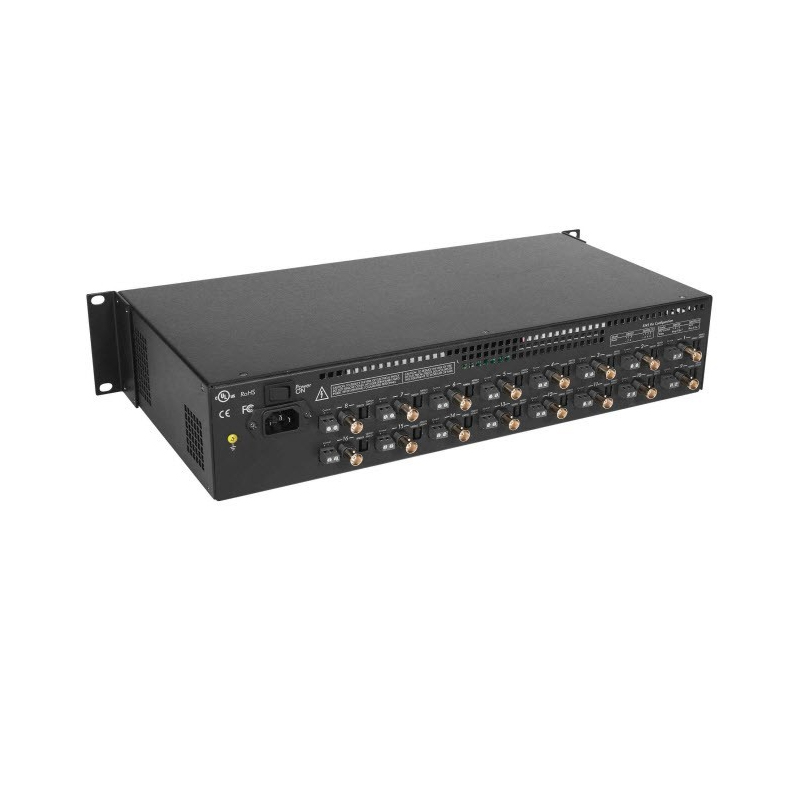

Passive CCTV Power Integrator Hub
Артикул: 500136

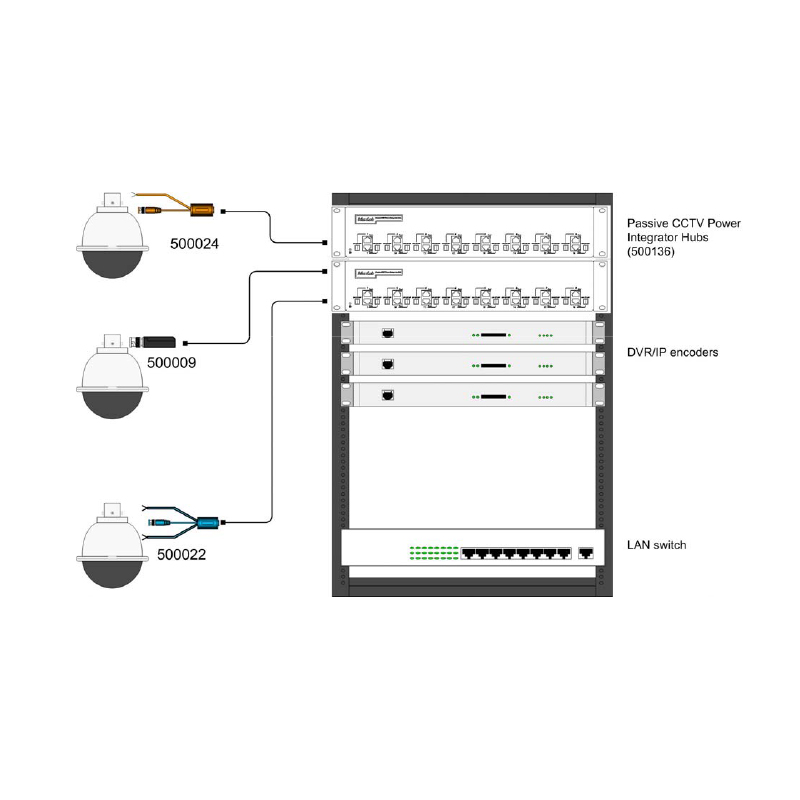

Passive CCTV Power Integrator Hub обеспечивает передачу сигналов видео, управления PTZ и питания между CCTV камерами и видеорегистраторами. Передача осуществляется по стандартному кабелю Cat5e/6. Хаб оснащен 16-канальным источником питания (350VA) для обеспечения питания 24VAC или 28VAC для камер CCTV.
Устройство совместимо со CCTV балунами MuxLab: 500000R, 500009, 500022, 500023, 500024 и 500029
- Формат: NTSC, PAL, SECAM
- Совместимые устройства: CCTV камеры, мониторы, видеорегистраторы, коммутаторы и другое CCTV оборудование
- Передача: прозрачная для пользователя
- Диапазон частот: DC - 8 MHz
- Размах напряжения сигнала на входе: 1.1V (макс.)
- Вносимые потери: менее 2dB
- Обратные потери: более 15 dB (20Hz - 8 MHz)
- Подавление синфазного сигнала: более 40 dB @ 8 MHz
- Передача видео на расстояние: Cat 5e/6 – 670 м Примечание: использование видеорегистраторов может сократить расстояние передачи
- Передача питания на расстояние @ 24VAC: Режим Pass-Thru: 5 VA: 107 м, 10 vA:53 м, 20 VA: 30 м, 30 vA: 20 м. Режим Power-Thru: 5 VA: 170 м, 10 VA: 85 м, 20 VA: 43 м, 30 VA: 28 м.
- Максимальная мощность: 350VA, 60 Hz
- Переключатель напряжения: переключение между 24 VAC или “Выкл” или 28 VAC. По умолчанию: “Выкл”
- Максимум напряжение на выходе: 28Vac или 24Vac @ полная нагрузка; 31 Vac или 27 Vac @ без нагрузки
- Максимум мощности на выходе: 22 VA @ 28 Vac или 16 VA @ 24 Vac
- Максимальный выходной ток на порт: 0.78 A ac
- LED индикаторы: (1) питание (глав. Зеленый), (16) питание на порт (зеленый)
- Передача сигналов управления PTZ: до 1.2 км (в зависимости от модели PTZ камеры)
- Интерфейсы: видео: Видео: (16) BNC-F, Управление: (16) винтовой зажим Комбинированные сигналы: (16) RJ45
- Рабочая температура: от 0 до 40 °C
- Температура хранения: от – 20 до 85 °C
- Влажность: до 95 %
- Корпус: алюминий, цвет: черный
- Размеры: 48.26 см (Ш) x 8.8 см (В) x 23 см (Г)
- Вес: 11 кг
- Сертификация: FCC, cUL, CE
- Встроенный 16-канальным источник питания (350VA)
- Выбор напряжения: 24VAC, 28VAC или "Выкл"
- Размер: 2U
- Совместимость в балунами MuxLab
