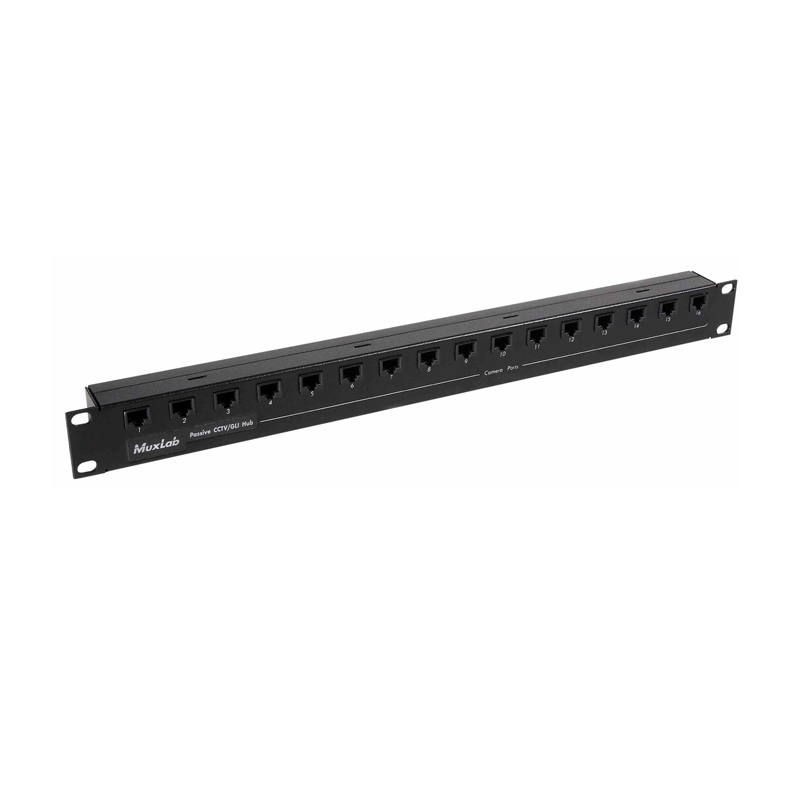

Passive CCTV/GLI Hub

Артикул: 500133

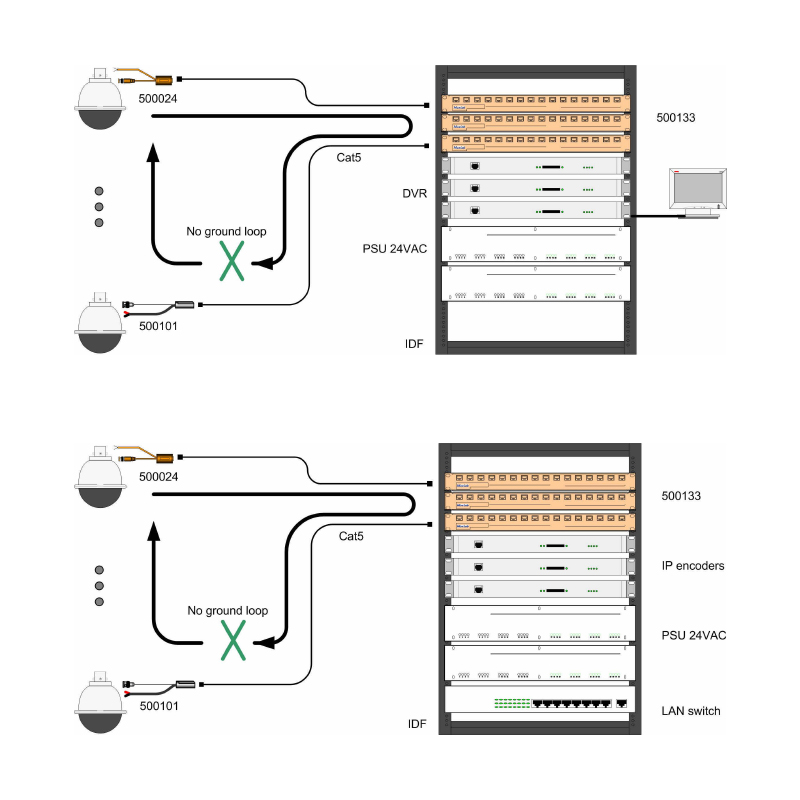

Пассивный хаб CCTV с изоляцией заземляющего контура для каждого порта от MuxLab обеспечивает передачу сигналов видео, управления PTZ и питания. Передача осуществляется по стандартному кабелю Cat5. Хаб совместим со всеми CCTV балунами MuxLab, включая модели: 500000R, 500009, 500022, 500024, 500100 и 500101.

Формат: NTSC, PAL, SECAM
Совместимые устройства: CCTV камеры, мониторы, видеорегистраторы, коммутаторы, мультиплексоры и другое CCTV оборудование
Передача: прозрачная для пользователя
Диапазон частот: 20Hz - 8 MHz (изоляция постоянного тока)
Размах напряжения сигнала на входе: 1.1V (макс.)
Вносимые потери: менее 2dB
Обратные потери: более 15 dB
Подавление синфазного сигнала: более 40 dB @ 8 MHz
Изоляция заземляющего контура: до 50VDC
Передача видео на расстояние (цвет): Cat 3 – 365 м; Cat 5 – 670 м Примечание: использование видеорегистраторов может сократить расстояние передачи
Передача видео на расстояние (ч/б): Cat 3 – 457 м; Cat 5 –762 м
Передача питания на расстояние @ 24VAC: Режим Pass-Thru: 5 VA: 107 м, 10 vA:53 м, 20 VA: 30 м, 30 vA: 20 м. Режим Power-Thru: 5 VA: 170 м, 10 VA: 85 м, 20 VA: 43 м, 30 VA: 28 м. (Более длинное расстояние можно достичь при @ 28 VAC)
Передача сигналов управления PTZ: до 1.2 км (в зависимости от модели PTZ камеры)
Интерфейсы: видео: Видео: (16) BNC-F, Питание: (16) винтовой зажим, Управление: (16) винтовой зажим. Комбинированные сигналы: (16) RJ45
Рабочая температура: от 0 до 55 °C
Температура хранения: от – 20 до 85 °C
Влажность: до 95 %
Корпус: алюминий, цвет: черный
Размеры: 48.26 см (Ш) x 4.4 см (В) x 5.1 см (Г)
Вес: 1.1 кг
Сертификация: FCC и CE
