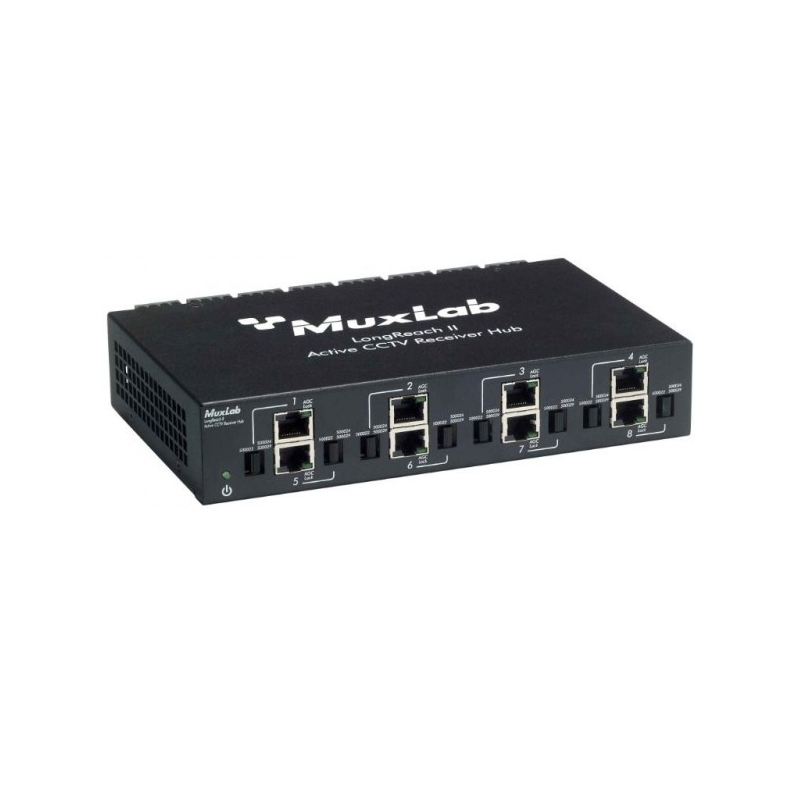

LongReach II Active CCTV Receiver Hub (8-port)
Артикул: 500126
LongReach II Active CCTV Receiver Hub (500126) обеспечивает передачу сигнала между CCTV камерой и видеорегистратором. Передача сигнала осуществляется по кабелю Cat5e/6. Устройство поддерживает автоматическую регулировку усиления и обеспечивает передачу сигнала на расстояние до 1.5 км, при использовании CCTV балунов MuxLab.

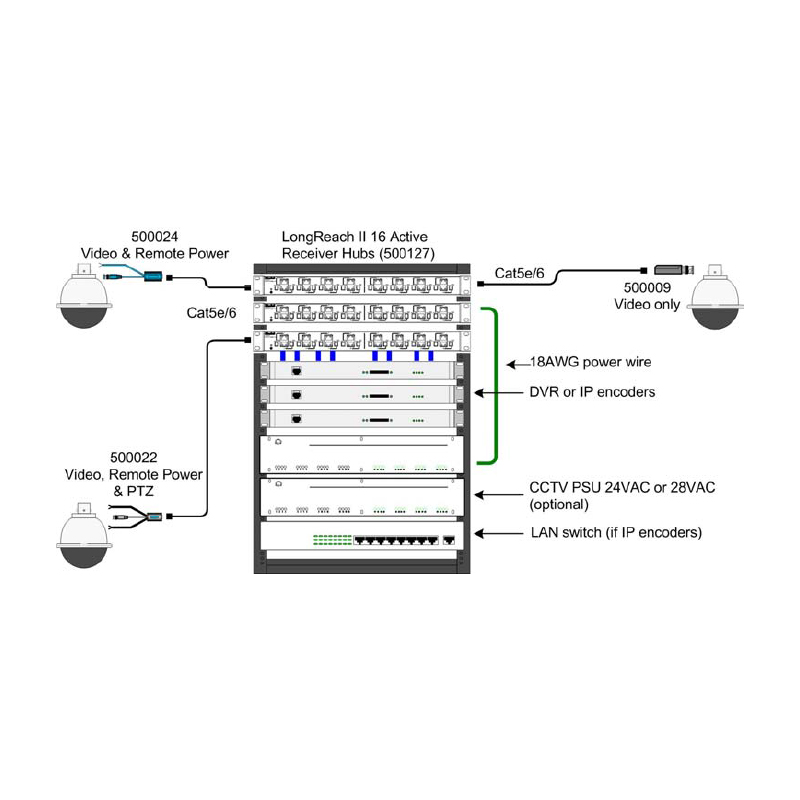

Хаб, оснащенный 8 портами позволяет передавать видеосигнал, сигналы управления PTZ и питание по одному кабелю Cat5e/6.
- Формат: CCTV; NTSC, PAL, SECAM
- Совместимые устройства: CCTV камеры, мониторы, видеорегистраторы, коммутаторы, IP энкодеры и другое CCTV оборудование
- Передача: прозрачная для пользователя
- Диапазон частот: 20 Hz - 8 MHz
- Видео (вход): размах напряжения сигнала: 1.5V (макс), 100 Ом, балансный (RJ45)
- Видео (выход): размах напряжения сигнала: 1.1V (макс), ± 1 dB, 75 Ом, небалансный (BNC)
- Вносимые потери: -14 dB (мин., luma), -60 dB мин., chroma). Определяется автоматической регулировкой усиления
- Обратные потери: более 15 dB
- Подавление синфазного сигнала: более 40 dB @ 3.85 MHz
- Изолирующий контур: до +/-50VDC
- Автоматическая коррекция полярности: да
- Передача видеосигнала на расстояние: NTSC: 1.5 км с пассивным CCTV балуном на стороне камеры, NTSC: 2.1 км с балуном 500100/500101 на стороне камеры
- LED индикаторы: питание, синх. видео
- Автоматическая регулировка усиления: да, стабилизация менее 1 сек.
- Передача питания на расстояние @ 24VAC: 2 VA: 457 м, 4 VA: 227 м, 10 VA: 91 м, 20 VA: 46 м (Более длинного расстояние можно достичь при @ 28 VAC.
- Передача сигналов управления PTZ: до 1.2 км (в зависимости от модели PTZ камеры)
- Интерфейсы: видео: BNC-F (8), питание: клемная колодка (8), PTZ: клемная колодка (8), Cat5e/6: RJ45S (8), интерфейс питания.
- Совместимые балуны: 500000, 500000R, 500009, 500022, 500024, 500100/500101
- Источник питания: 5VDC/2.6A макс., 79A макс.
- Зашита от переходного напряжения: ± 2.5V (видео), ± 48V (питание, управление)
- Защита от выбросов мощности: выше 34VAC RMS или +/- 48 VDC
- Рабочая температура: от 0 до 55 °C
- Температура хранения: от – 20 до 85 °C
- Влажность: до 95 %
- Корпус: алюминий
- Размеры: 21.4 x 13.1 x 4.2 см
- Вес: 1.3 кг
- Сертификация: FCC и CE
- Модель хаба на 8 портов
- Передача сигнала на расстояние до 1.5 км по кабелю Cat5e/6
- Передача сигнала на расстояние до 2.1 км по кабелю Cat5e/6 с балуном 500100/500101 на стороне камеры
- Передача видеосигнала, сигнала управления PTZ и питания по одному кабелю Cat5e/6.
- Поддержка автоматической регулировки усиления
- LED индикаторы
- Изолирующий контур
