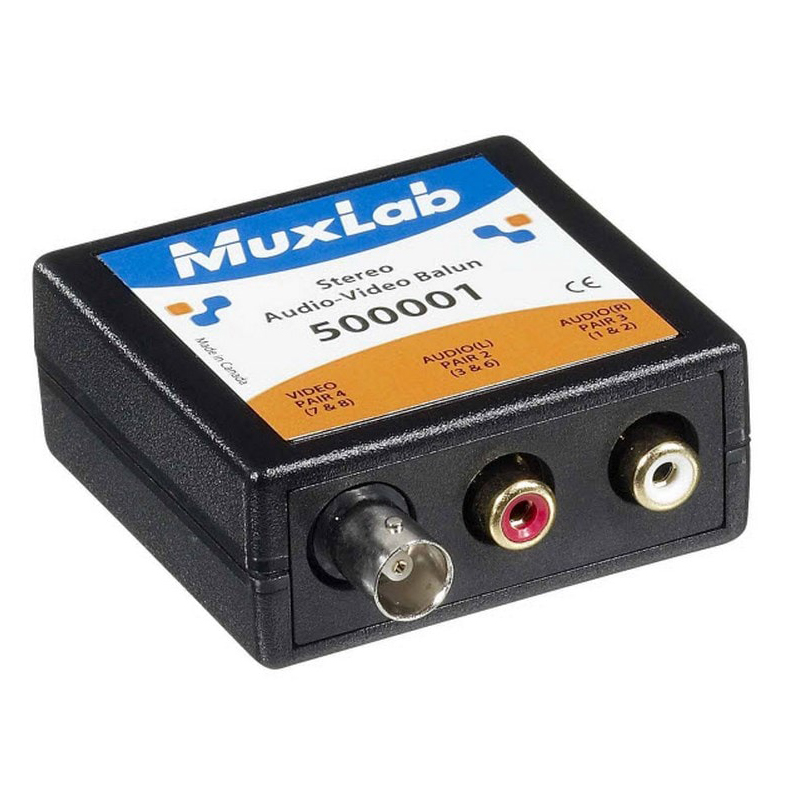

Stereo Audio-Video Balun
Stereo Audio-Video Balun обеспечивает передачу композитноговидеосигнала и до двух (2) несбалансированных аудиосигнала черезкабель UTP (неэкранированная витая пара). При использованиинескольких устройств вместе, Stereo Audio-Video Balun избавляет отзатрат на три коаксиальных кабеля, позволяя легко соединятькоммерческое и потребительское аудио оборудование через Cat5.Stereo Audio-Video Balun отлично взаимодействует сраспределительным хабом компании MuxLab Audio-Video DistributionHub (500200), позволяя распределять сигналы через UTP кабели.
Применение:
Сфера образования, коммерческие и домашние видеосистемы, медицинская сфера, видео конференции.
Формат
Композитное видео и несбалансированное аудио
Устройства
DVD, VCR, камкордеры, аудио ресиверы, аудио усилители, AV переключатели,сплиттеры, AV микшеры и другое аналоговое аудио-видео оборудование с входом подкоауксиальный кабель и выходом с коннекторамиor BNC или RCA.
Пропускная способность (3dB)
- Видео: DC -8 MHz.
- Аудио: 20 Hz - 20 kHz
Максимальный уровень на входе
1.1Vp-p
Потери при входе
Менее 2 dB DC - 8 MHz
Обратные потери
Более 15 dB DC - 8 MHz
Коэффициент подавления синфазнойпомехи
Более 40 dB @ 8 MHz
Максимальное расстояние видео
Cat5e/6 – 670 м
Максимальное расстояние аудио
Cat5e/6 – 990 м
Кабель UTP
24 или ниже медная витая пара сопротивление: 100 ohms при 1 MHz. Максимальная ёмкость: 20 pf/foot. Затухание: 6.6 dB/304 м при 1 MHz
Кабель– RCA
Стандартный аудио кабель RCA
Кабель - BNC
75-ohm коаксиальный кабель
Коннекторы
(1) BNC Включает 9” коаксиальный кабель.
(2) RCA
(1) RJ45 jack
Конфигурация выводов
Видео: Pins 7 (R) & 8 (T). Аудио 1: Pins 1 (R) &2 (T). Аудио 2: Pins 3 (R) &6 (T).
Сопротивление
Видео: 75 ohms (BNC) несбалансированное. Аудио: 600 ohms (RCA) несбалансированное.
Температура
Рабочая: от 0 до 55 C. Хранения: от -20 до 85 C. Влажность: до 95%
Корпус
Огнестойкий пластик
Размеры
6.1 x 5.7 x 2.54 см
Вес
121 г
Гарантия
Пожизненная
Наименование
500001 Stereo Audio-Video Balun
- Экономически выгодный
- Передача сигнала на расстояние до 670 м через Cat5e/6 UTP
- Включает один 9" коаксиальный кабель(BNC/BNC)
- Компактный дизайн
