Формат

HDMI 1.4A, 3D. HDBaseT

Устройства

LCD дисплеи, DVD и Blu-Ray плееры, мониторы, проекторы, ПК, ноутбуки, системы домашнего кинотеатра, игровые консоли и другие устройства с поддержкой HDMI.

Времяпереключения

3 секунды (максимум)

Интерфейсы

КабелиHDMI не входят в комплект

Вход: (4) HDMI и (4) IR сенсора (3.5 мм стерео)

Выход: (4) HDBaseT (RJ45) и (4) IR передатчика (3.5мм моно)

Ethernet LAN (RJ45), USB (Type B) и RS232 (DB9)

Максимальноерасстояние

UTP/STP Cat 5e/6: 70 м

Примечание 1: При размещение в помехонасыщенной среде необходимо использовать кабель STP. Кросс-соединение уменьшает дальность действия, в зависимости от используемой витой пары.

Конфигурация выводов RJ45

(Чувствителенк обратной полярности, EIA/TIA568A или586Bстандарты)

RJ45 A (HDMI A) RJ45 B (HDMI B)

Pin 1 ® Pin 2 (T) Pin 1 ® Pin 2 (T)

Pin 3 ® Pin 6 (T) Pin 3 ® Pin 6 (T)

Pin 4 ® Pin 5 (T) Pin 4 ® Pin 5 (T)

Pin 7 ® Pin 8 (T) Pin 7 ® Pin 8 (T)

Кабель

(1) Cat 5e/6 UTP/STP или лучше, на каждый порт HDBaseT

Питание

(1) 110-240V/24VDC, 5A блок питания со съемной вилкой IEC

IR

(4) IR приемника (1) пульт дистанционного управления

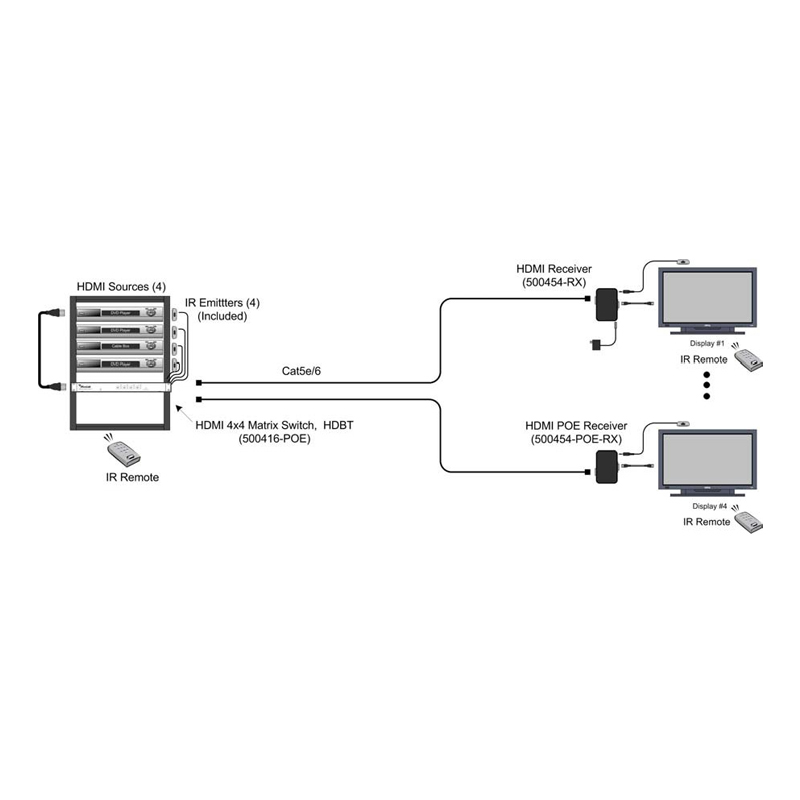

Ресиверы

500451-RX, 500454-RX, 500454-POE-RX

LED индикаторы

Питание (синий)

Статус (зеленый)

LAN соединение (зеленый) и Активность (желтый))

Управление

Кнопки на передней панели, IR, USB, RS232 и веб-интерфейс

Температура

Рабочая: от 0ºC до 40ºC Хранения: от -20ºC до 85ºC Влажность: до 95% без конденсации

Размеры

1U: 43.0 x 22.0 x 4.5 см

Вес

4.5 кг

Аксессуары

(1) USB кабель Type A - Type B

(1) Кабель RS232

(4) IR сенсоры

(4) IR передатчик

Пульт дистанционного управления

Сертификация

FCC, CE, RoHS, WEEE

Гарантия

2 года

Наименование

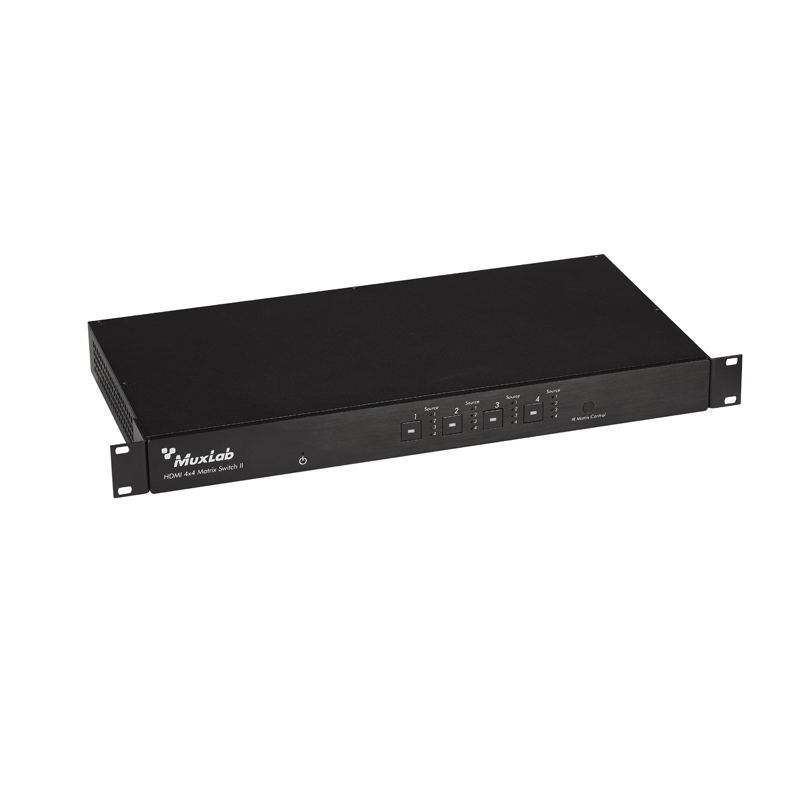

500416-POE-US HDMI 4X4 MATRIX SWITCH HDBT, POE, US UPC 627699014165

500416-POE-UK HDMI 4X4 MATRIX SWITCH HDBT, POE, UK UPC 627699914168

500416-POE-EU HDMI 4X4 MATRIX SWITCH HDBT, POE, Eur UPC 627699814161
