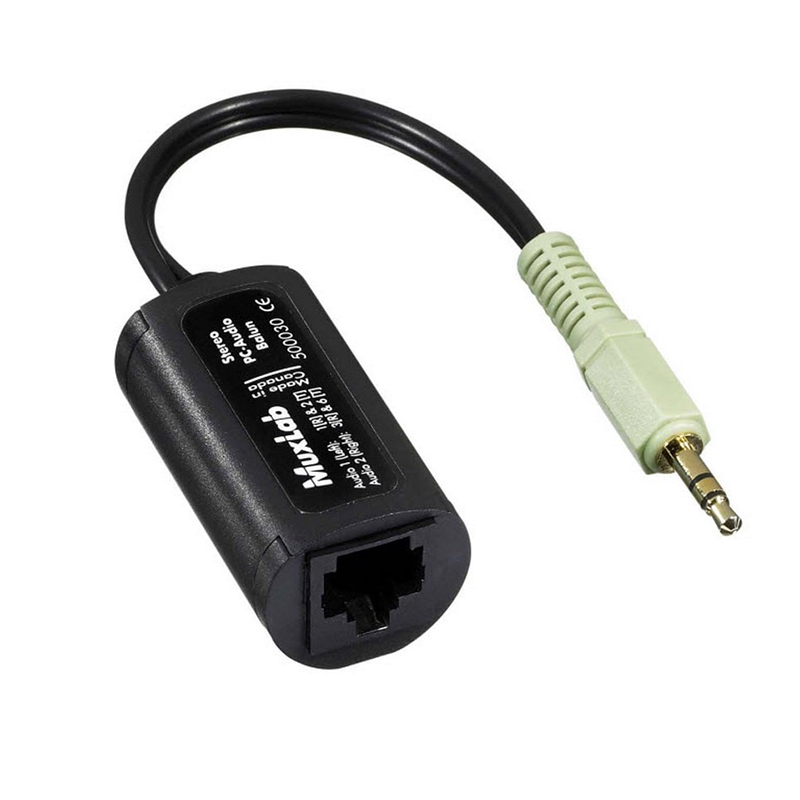

Stereo PC-Audio Balun
Stereo PC-Audio Balun обеспечивает передачу несбалансированного аналогового аудио сигнала через кабель Cat5/6 UTP (неэкранированная витая пара).
Устройства разработанно для взаимодействия с оборудованием с наличием аудио разъема 3.5 мм, (звуковые карты ПК, ноутбуков, мультимедиа серверы).
Stereo PC-Audio Balun отлично взаимодействует со многими устройствами компании MuxLab.

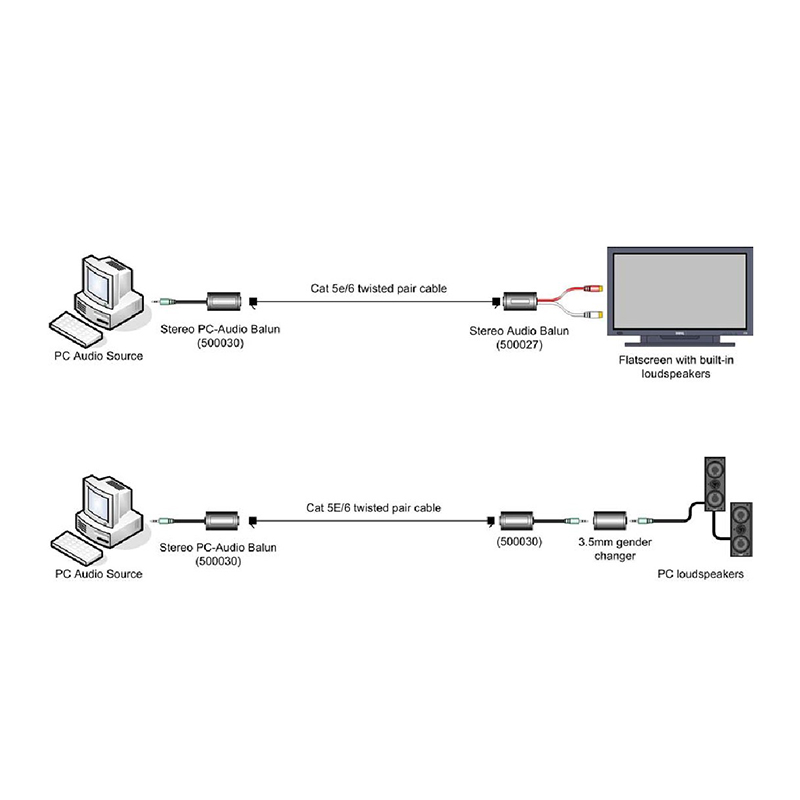

Применение:
Конференцзалы, образовательная сфера, различные инсталяции, медиасерверы.
Формат: Несбалансированное аналоговое аудио
Устройства: Звуковые карты ПК, активная акустика, DVD, камкордеры, аудио микшеры,матричные аудио переключатели, аудио сплиттеры, распределительные аудио усилители, бустеры, спутниковые приемники, MP3 плееры, ноутбуки, стерео аудио усилители, аудио переключатели, ТВ мониторы и другое оборудование с наличием интерфейсом LINE. Не подходят для устройств без усиления (напр. пассивные наушники) и источников без усиления (напр. пассивные микрофоны).
Пропускная способность (3dB)(400 Ω источник и 50 kΩ приемник)
- До 305 м: 60Hz - 20 kHz
- 305 м - 1.5 км: 100Hz - 20 kHz
Максимальный уровень на входе: 1.1Vp-p
Потери на входе: Менее 1 dB
Коэффициент подавления синфазной помехи: Более 60 dB @ 1 kHz
Сопротивление источника аудио: Менее 600 ohms
Сопротивление приемника аудио: 10 k ohms или выше
Коэффициент полного сопротивления: 4:1 (source: line)
Кабель – UTP
24 или ниже медная витая пара сопротивление: 100 ohms при 1 MHz. Максимальная
ёмкость: 20 pf/foot.
Затухание: 6.6 dB/304 м при 1 MHz
Максимальное расстояние – Cat 5/6 UTP: 1,525 м
Коннекторы
(1) 3.5mm stereo plug
(1) RJ45
Конфигурация выводов (RJ45)EIA 568 A или B
Аудио 1 (Left): pins 1[R] & 2 [T]
Audio2 (Right): pins 3 [R] & 6 [T]
Температура: Рабочая: от 0º до 55º C. Хранения: от -20º до 85º C. Влажность: до 95%
Корпус: ABS. Огнестойский пластик
Размеры: 47.6 x 25.4 мм диаметр
Вес: 28 г
Гарантия: Пожизненная
Наименование: 500030 Stereo PC-Audio Balun
