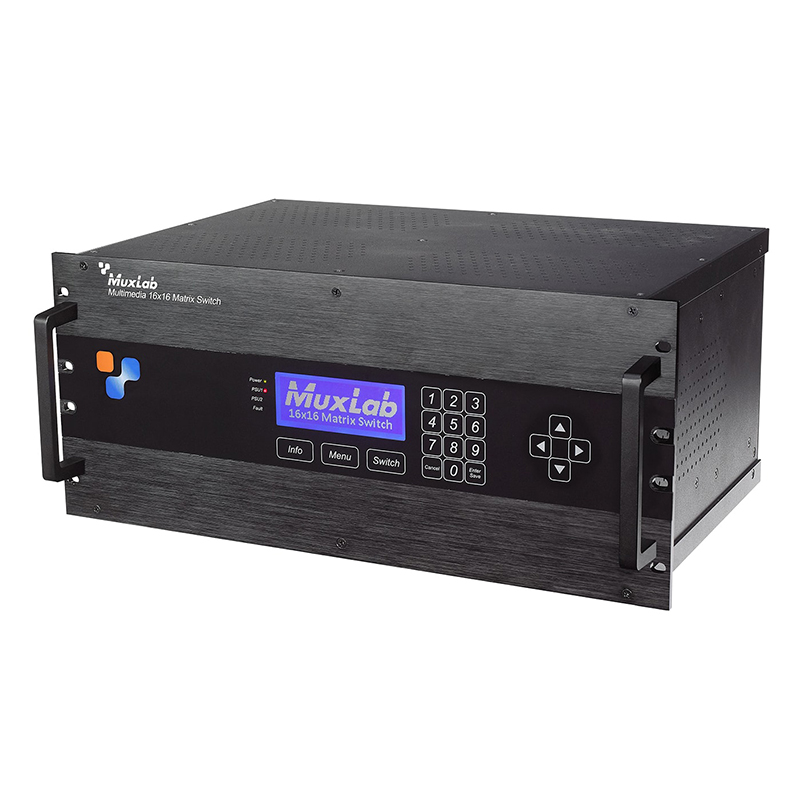

Multimedia 16 X 16 Matrix Switch Chassis

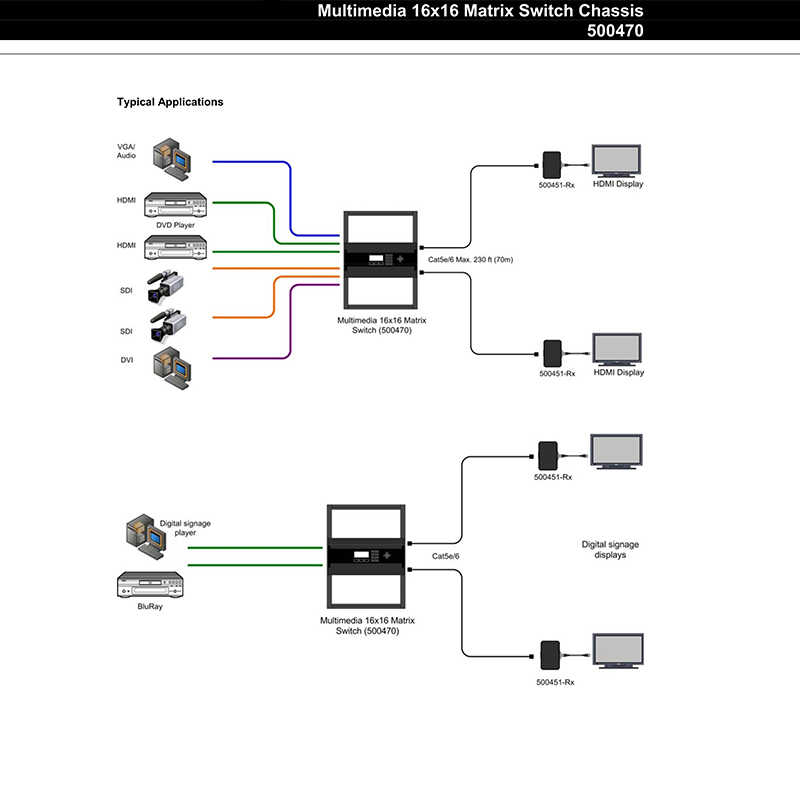

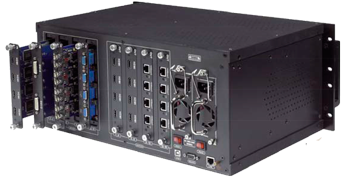

Матричный коммутатор MuxLab Multimedia 16 x 16 - это модульная аудио/видео коммутационная платформа, которая конвертирует и переключает множество цифровых и аналоговых аудио/видео сигналов в HDMI, используя технологию HDBaseT и кабель Cat5e или Cat6. Коммутатор имеет восьмислотовый корпус, который позволяет переключать до 4 входных и выходных модулей с 4 портами с максимальной коммутационной способностью 16x16. Для удобства использования, коммутатор оснащен кнопками управления на передней панели, стандартом RS232, портом USB, веб интерфейсом, сторонними драйверами и источниками питания с двойным резервированием. Коммутатор работает с HDMI ресивером 500451-RX для конвертации всех входных аудио/видео сигналов в HDMI.
Интерфейсы: HDMI 1.3A, HDMI 1.4A 3D, DVI, 3G-SDI, VGA
Возможные конфигурации: 4×4, 4×8, 4×16, 8×4, 8×8, 8×16, 16×4,16×8, 16×12, 16×16
Ширина канала: 12.75Gbps на каждый канал
Управление: LCD control, RS232, USB, Webserver
Драйверы: Control4®
Вход: HDMI, DVI, 3G-SDI, VGA
Выход: 4HDMI, HDBaseT
Подключения: Ethernet LAN (RJ45), USB (Type B) и RS232 (DB9)
Максимальная дальность передачи: UTP/STP Cat 5e/6 Ouput port: 300 метров
Типы используемых кабелей: Cat 5e/6 UTP/STP кабель (или лучше) требуемые для HDBaseT port
Питание:
AC 100–240 V 50/60 Hz
100–240 VAC to 12 VDC @ 25A (300 W)
Размеры:
- 500470: 450×280×189 мм
- 500478: 200×100×40 мм
Вес:
- 500470: 8 кг
- 500478: 1.8 кг
Поддержка драйвера Control4 позволяет интегрировать коммутатор через RS232 и LAN в систему коммерческого аудио/видео и домашней автоматизации Control4. Через интерфейс, управлять которым может один человек, коммутатор соединяется с тач-интерфейсом и медиа контроллерами Сontrol4, и переключает сигнал аудио/видео на любой HDMI дисплей.
