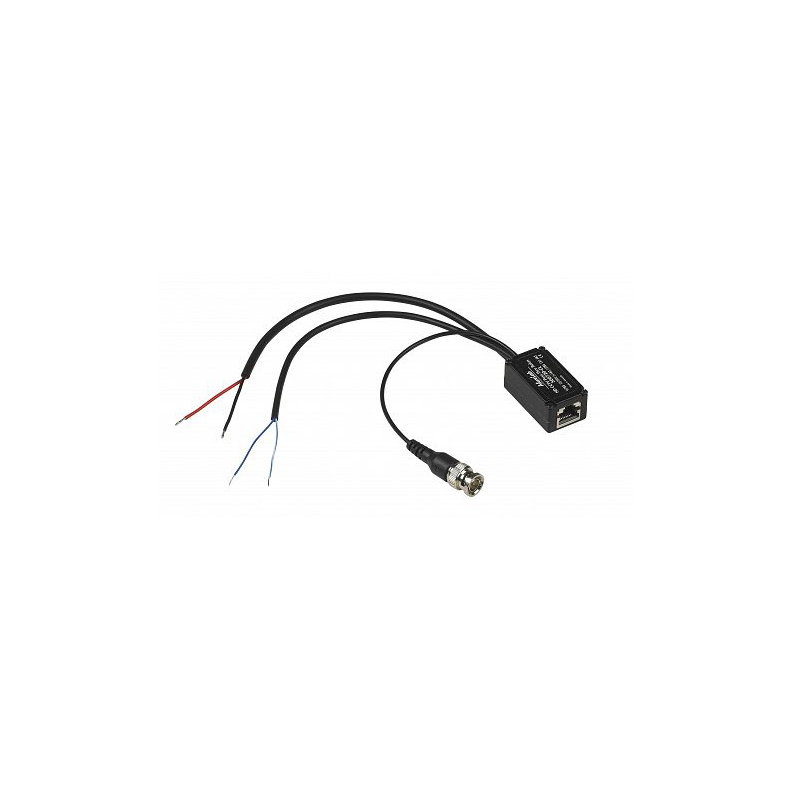

HD CCTV Pass-Thru Balun with Cable Leads
Артикул: 500720-CL
HD CCTV Pass-Thru Balun with Cable Leads от MuxLab обеспечивает передачу видео HD CCTV (HD-SDI), питания и сигналов управления PTZ между HD CCTV камерой и DVR по кабелю Cat5e/6. Устройство поддерживает передачу SD и HD (1080i) видео. Решение совместимо с другими решениями MuxLab, включая 500700 или 500721. Передача видеосигнала осуществляется на расстояние до 150 м (SD) и 45 м (HD). Для передачи питания и сигналов управления устройство оснащено двумя проводами, для передачи видео используется интерфейс BNC.
- Совместимое оборудование: HD-SDI CCTV камеры, мониторы, цифровые видеорекордеры и др. HD CCTV оборудование.
- Типы сигналов: SDI, питание: 12VDC или 24VAC 2A макс, сигналы управления, 1А макс.
- Стандарты: SD (270 Mb/s): SMPTE 259M (480I, 576I), HD (1.485 Gb/s): SMPTE 292M (720p, 1080i)

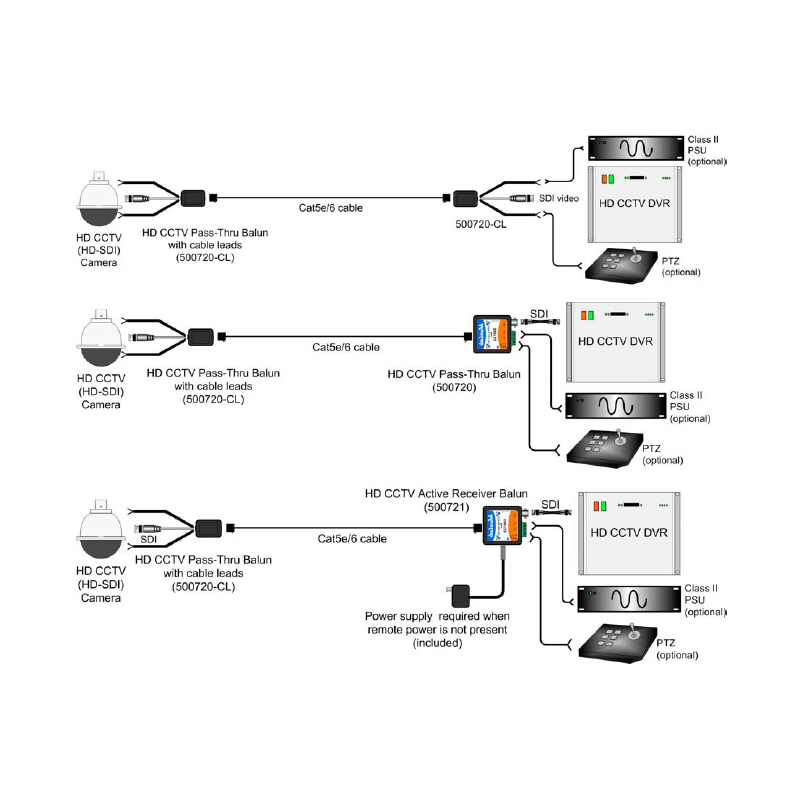

- Совместимые балуны: 500720, 500720-CL, 500721
- Вносимые потери: <6 dB: 5 – 1000 MHz.
- Интерфейсы: (1) BNC 75 ohm male (1) двухжильный провод, питание (1) двухжильный провод, управление PTZ (1) RJ45S для Cat 5e/6
Расстояние передачи сигнала:
- При использовании 500720 или 500720-CL: 120 метров (SD, CAT 5E), 150 метров (SD, CAT 6), 45 метров (HD, 720p, 1080i, CAT 5E), 45 метров (HD, 720p, 1080i, CAT 6)
- При использовании 500721: 150 метров (SD, CAT 5E), 150 метров (SD, CAT 6), 45 метров (HD, 720p, 1080i, CAT 5E), 45 метров (HD, 720p, 1080i, CAT 6) (Расстояние передачи зависит от типа используемого оборудования.)
- Рабочая температура: от -40 до 60 С
- Температура хранения: от – 40 до 85 С
- Влажность: до 95%
- Корпус: огнестойкий пластик ABS
- Размеры: 2 x 2.6 x 4.7 см
- Вес: 60 г
- Сертификация: FCC и CE.
- Передача сигналов HD-SDI, управления PTZ и питания по одному кабелю Cat5e/6
- Поддержка разрешений SD и HD (1080i)
- Совместим с другими решениями MuxLab
- Передача видеосигнала на расстояние до 150 м (SD) и 45 м (HD)
