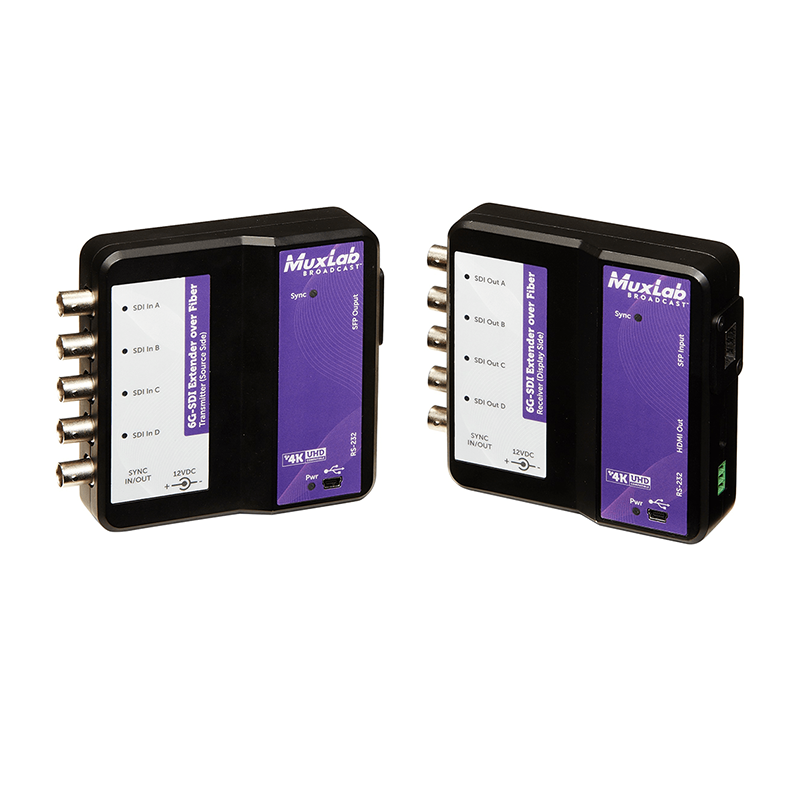

6G-SDI Extender over Fiber Optic
Артикул: 500732, 500732-SM10, 500732-SM40, 500732-SM80
6G-SDI Extender over Fiber Optic - это уникальное решение от компании MuxLab для передачи видеосигналов с разрешением до 4K с камер и с другого SDI оборудования на расстояния до 300 метров (OM3, модель 500732), 400 метров (OM4, модель 500732), 10 км (одномодовое оптоволокно, модель 500732-SM10), 40 км (одномодовое оптоволокно, модель 500732-SM40) и 80 км (одномодовое оптоволокно, 500732-SM80).

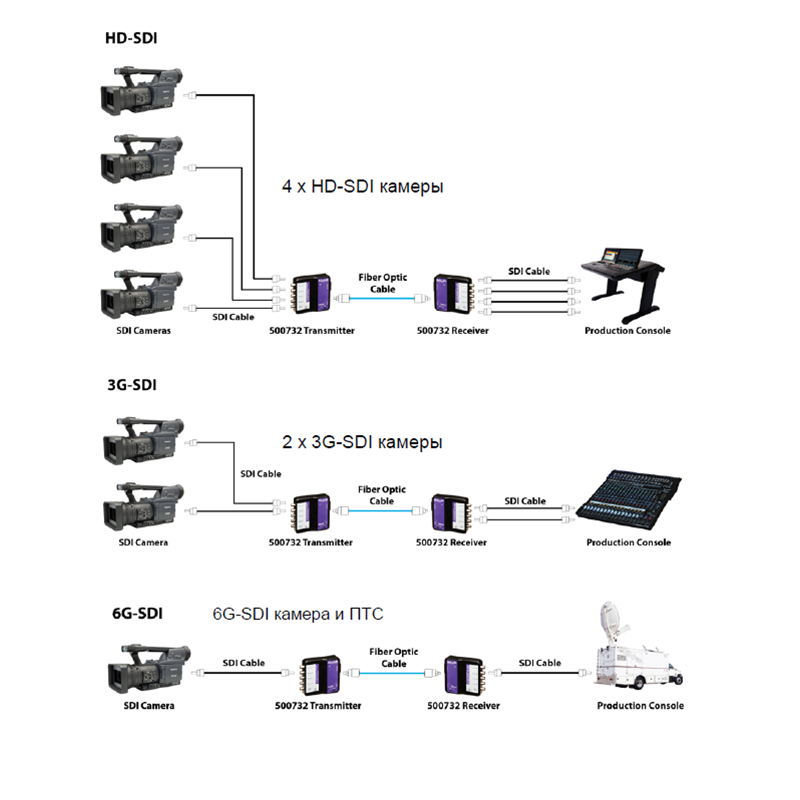

Устройство поддерживает передачу сигналов с одного источника 6G-SDI, двух 3G-SDI и до четырех сигналов с HD-SDI источников.
- Формат: 6G-SDI, 3G-SDI, HD-SDI
- Serial: RS232 Serial
- Корпус: Алюминиевый корпус, приблизительно: 10.9 x 10.9 x 2.54 см (TX и RX)
- Цвет: Черный
- Передняя панель (RX): BNC - SYNC input signal (при необходимости) 4x BNC, SDI output
- Задняя панель (RX): SFP+ для оптоволоконного кабеля, интерфейс для RS232
- Верхняя панель (RX): Mini USB для обновления ПО и LED индикация
- Боковая панель (RX): +12 VDC с фиксацией
- Передняя панель (TX): BNC для SYNC output signal (при необходимости) 4x BNC SDI input
- Задняя панель (TX): SFP+ для оптоволоконного кабеля, интерфейс для RS232
- Верхняя панель (TX): Mini USB для обновления ПО и LED индикация
- Боковая панель (TX): +12 VDC с фиксацией
- Интерфейсы (SDI in): 4 BNC для SDI input (0.8V pp, 75 ohm)
- Интерфейсы (SDI out): 4 BNC для SDI output (0.8V pp, 75 ohm)
- Интерфейсы (SYNC): 1 BNC (при необходимости)
- Интерфейсы (Управление): Mini USB для настройки и обновления
- Интерфейсы (Оптоволокно): SFP+ для двухволоконного оптического кабеля
- Интерфейсы (Питание): 2.1mm с фиксацией
- Сертификация: FCC, CE, RoHS
- Питание: 2x 12V DC внешний источник питания
- Расстояния передачи: OM3 - 300 м, OM4 - 400 м Одномодовый – 10 км, 40 км или 80 км. В зависимости от модели
- Поддерживаемые режимы: SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M
- До четырех сигналов HD-SDI, двух 3G-SDI или одного 6G-SDI
- Все конфигурации 6G (1, 2, или 4 BNC)
- Автоопределение сигнала SDI
- Порт USB для диагностики и обновления ПО
- Стандартный SFP+ модуль
- Прочный алюминиевый корпус для работы в любых условиях
- Поддержка передачи сигналов RS232 pass-through
